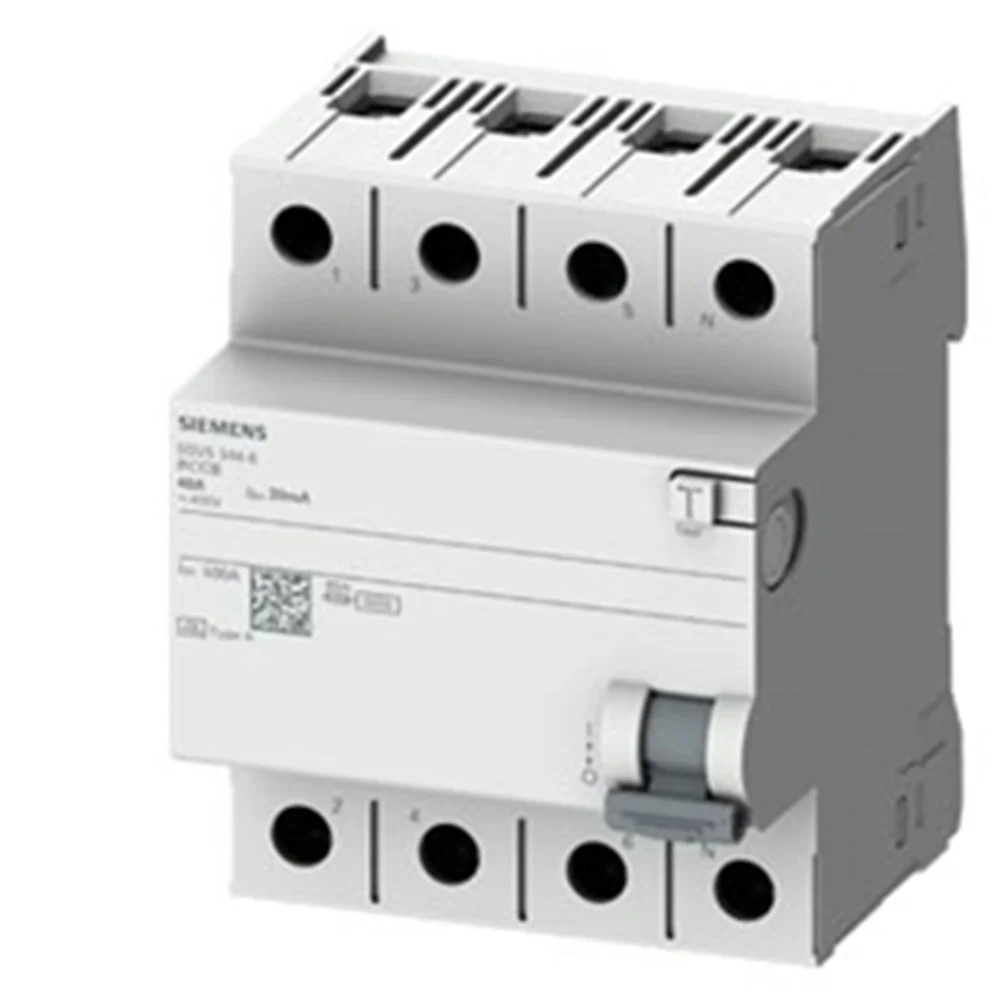

Siemens 4 Kutup 40 A 300 Ma Yangın Koruma Rolesi – 5SV5644-6

Kaçak Akım Rölesi Nedir?

Kaçak akım rölesi, elektrik tesisatlarında meydana gelebilecek elektrik kaçaklarını algılayarak devreyi otomatik olarak kesen ve olası can ve mal kayıplarını önleyen önemli bir güvenlik elemanıdır. Elektrik sistemlerinde nötr ve faz hattından geçen akımların dengeli olması beklenir. Ancak izolasyon hataları, yalıtım bozuklukları ya da elektrikli cihazlardaki arızalar nedeniyle bu denge bozulursa kaçak akım oluşur. Kaçak akım rölesi, bu farkı milisaniyeler içinde tespit ederek devreyi keser.

Bu cihaz özellikle elektrik çarpması, yangın riski ve cihaz arızalarının önüne geçmek için hayati öneme sahiptir. Hem konutlarda hem de endüstriyel tesislerde yaygın olarak kullanılır. 30 mA hassasiyetinde olan modeller insan hayatını korumak için tasarlanırken, 100 mA ve üzeri hassasiyet sunan modeller daha çok ekipman ve tesisat güvenliği için tercih edilir.

Kaçak akım rölesi, genellikle elektrik panolarında sigorta sistemleri ile birlikte yer alır. Otomatik çalıştığı için kullanıcı müdahalesine gerek kalmadan güvenliği sağlar. Kurulumunun uzman kişilerce yapılması ve periyodik testlerle kontrol edilmesi önerilir.

BB Elektrik Market olarak, farklı akım değerlerinde ve özelliklerde kaçak akım rölesi modellerini sizlere sunuyoruz. Elektrik sistemlerinizin güvenliğini sağlamak için doğru ürün seçimi ve kaliteli marka tercihleri büyük önem taşır.

Kaçak Akım Rölesi Ne İşe Yarar?

Kaçak akım rölesi, elektrik tesisatlarında meydana gelebilecek kaçak akımları tespit ederek, insanları elektrik çarpmasından korumak ve yangın riskini önlemek amacıyla kullanılan hayati bir güvenlik cihazıdır. Bu cihaz, özellikle ev, ofis, fabrika ve ıslak hacimlerde elektrik güvenliği açısından büyük önem taşır.

Normal şartlarda, bir elektrik devresinde fazdan çıkan akım ile nötrden dönen akım birbirine eşittir. Ancak bir elektrik kaçağı, yani akımın faz hattından dışarı sızması durumu oluştuğunda bu denge bozulur. İşte tam bu noktada, kaçak akım rölesi devreye girerek bu dengesizliği algılar ve milisaniyeler içinde devreyi keser. Böylece hem insan hayatı hem de tesisatlar korunmuş olur.

Kaçak Akım Rölesinin Başlıca Faydaları:

• Elektrik çarpmalarına karşı koruma sağlar.
• Yangın riskini en aza indirir.
• Cihazların ve tesisatın zarar görmesini önler.
• Enerji güvenliğini artırır.
• Topraklama eksikliği olan sistemlerde güvenlik desteği sunar.

Kaçak akım röleleri, özellikle 30 mA hassasiyetli olanlarıyla can güvenliği için tercih edilirken, daha yüksek değerli olanlar (örneğin 300 mA) yangın koruması amacıyla kullanılır.

BB Elektrik Market olarak, farklı hassasiyet ve akım değerlerine sahip, TSE ve CE belgeli kaçak akım rölelerini sizlere sunmaktayız. Elektrik güvenliğinizi garanti altına almak için doğru kaçak akım rölesini seçmeniz ve düzenli test ettirmeniz son derece önemlidir.

Kaçak Akım Rölesi Neden Kullanılır?

Kaçak akım rölesi, elektrik tesisatlarında oluşabilecek kaçak akımları tespit ederek can güvenliğini sağlamak ve yangın riskini önlemek amacıyla kullanılır. Elektrik sistemlerinde normal şartlar altında faz ve nötr hatlarından geçen akım miktarı birbirine eşittir. Ancak bir arıza, izolasyon bozulması ya da bir insanın elektriğe temas etmesi durumunda bu denge bozulur. İşte bu noktada kaçak akım rölesi devreye girerek farkı algılar ve elektriği otomatik olarak keser.

Bu cihaz özellikle elektrik çarpmalarına karşı koruma sağladığı için konut, ofis, fabrika ve kamu binalarında kullanımı zorunlu hale gelmiştir. Örneğin bir kişinin ıslak elle bozuk bir cihazla temas etmesi durumunda kaçak akım oluşur ve bu durum hayati tehlike yaratabilir. Kaçak akım rölesi milisaniyeler içinde müdahale ederek ölümcül sonuçların önüne geçer.

Ayrıca yangınların büyük bir kısmı elektrik kaynaklıdır. Kaçak akımlar zamanla ısıya dönüşerek kablolarda erimeye ve kıvılcım oluşumuna neden olabilir. Bu da ciddi yangın tehlikesi yaratır. Kaçak akım rölesi, bu tür riskleri bertaraf ederek evinizi, iş yerinizi ve ekipmanlarınızı güvence altına alır.

BB Elektrik Market olarak sunduğumuz kaçak akım rölesi modelleri, farklı hassasiyet seviyelerine sahip olup hem bireysel hem de endüstriyel kullanım için uygundur. Elektrik güvenliği bir tercih değil, zorunluluktur.

Kaçak Akım Rölesi Çalışma Prensibi

Kaçak akım rölesi, elektrik devrelerinde oluşabilecek kaçak akımları tespit ederek elektrik akışını kesen bir güvenlik anahtarıdır. Bu cihazın temel çalışma prensibi, faz ve nötr hattı arasındaki akım farkını ölçmeye dayanır. Normal şartlarda, fazdan çıkan akım ile nötrden dönen akımın miktarı birbirine eşittir. Ancak bir elektrik kaçağı olduğunda, bu denge bozulur.

Kaçak akım rölesi, içinde yer alan akım transformatörü (CT) sayesinde faz ve nötrden geçen akımı sürekli izler. Eğer bu iki hat arasında belli bir oranın üzerinde fark oluşursa (örneğin 30 mA), cihaz bunu kaçak akım olarak algılar ve devreyi otomatik olarak açar, yani elektriği keser. Bu işlem milisaniyeler içinde gerçekleşir, böylece olası elektrik çarpmaları veya yangınlar engellenmiş olur.

Kaçak akım rölesi yalnızca kaçak akımı algılayıp devreyi keser; devreye tekrar enerji verilmesi için manuel olarak yeniden açılması gerekir. Bu da hem arızayı fark etmenizi sağlar hem de güvenliği artırır.

Özellikle topraklama sisteminin zayıf olduğu yapılarda veya ıslak zeminli ortamlarda kaçak akım riski yüksektir. Bu nedenle kaçak akım rölesi kullanımı, elektrik tesisatlarında hem yönetmeliklere uygunluk hem de hayati güvenlik açısından önemlidir.

BB Elektrik Market olarak sunduğumuz kaçak akım rölesi modelleri, yüksek hassasiyetli ve CE belgeli ürünlerdir. Elektrik güvenliğiniz için doğru ürün seçimi ve profesyonel montaj çok önemlidir.

Kaçak Akım Rölesi Nasıl Bağlanır?

Kaçak akım rölesi, elektrik tesisatınızın güvenliğini sağlamak amacıyla elektrik panosuna bağlanır. Ancak bu bağlantı işlemi, dikkat ve teknik bilgi gerektirir. Yanlış yapılan bir bağlantı, cihazın işlevini yerine getirememesine ya da tehlikeli sonuçlara yol açabilir. Bu nedenle bağlantının yetkili bir elektrikçi tarafından yapılması önemlidir.

Bağlantı işlemi öncesinde tüm enerji kesilmelidir. Kaçak akım rölesi, genellikle ana sigortanın hemen sonrasına, yani tüm devreleri koruyacak şekilde yerleştirilir. Cihazın üzerinde genellikle L (faz) ve N (nötr) giriş-çıkış terminalleri bulunur. Giriş kısmına enerji sağlayan faz ve nötr kablolar bağlanır, çıkış kısmından ise panoya giden devre hatlarına bağlantı yapılır.

Bağlantı adımları kısaca şu şekildedir:

1. Ana şalter kapatılır, enerji kesilir.
2. Kaçak akım rölesi ray üzerine monte edilir.
3. Giriş (üst) kısmına faz (L) ve nötr (N) kablolar bağlanır.
4. Çıkış (alt) kısmından panoya enerji verilecek faz ve nötr hatları bağlanır.
5. Topraklama sistemi ayrı bir şekilde yapılır, röleye doğrudan bağlanmaz.
6. Bağlantı sonrası test düğmesi (T) ile cihazın çalışıp çalışmadığı kontrol edilir.

Unutulmamalıdır ki, kaçak akım rölesi sadece doğru bağlandığında işlevini yerine getirir. BB Elektrik Market olarak, bağlantı şemaları ile birlikte kullanımı kolaylaştıran, yüksek kaliteli kaçak akım rölesi çeşitlerini sizlerle buluşturuyoruz.

Kaçak Akım Rölesi Testi Nasıl Yapılır?

Kaçak akım rölesi, elektrik tesisatlarında can ve mal güvenliğini sağlamak adına hayati bir bileşendir. Ancak bu cihazın doğru çalıştığından emin olmak için periyodik olarak test edilmesi gerekir. Kaçak akım rölesi testi, hem kurulumu doğru yapıldığını teyit etmek hem de cihazın zamanla işlevini yitirmediğini kontrol etmek açısından önemlidir.

Her kaçak akım rölesi üzerinde bir “T” harfiyle ya da “Test” yazısıyla işaretlenmiş bir düğme bulunur. Bu düğmeye basıldığında, cihaz sanki bir kaçak akım oluşmuş gibi davranır ve devreyi kesmelidir. Bu test, cihazın düzgün çalıştığının en basit göstergesidir.

Kaçak Akım Rölesi Testi Nasıl Yapılır?

1. Ev veya iş yerinde tüm cihazlar normal şekilde çalışırken test yapılmalıdır.
2. Rölenin üzerindeki “Test” (T) butonuna basılır.
3. Eğer cihaz doğru çalışıyorsa, test düğmesine bastığınız anda elektrik kesilir ve cihaz “atmış” olur.
4. Elektrik kesildikten sonra, cihaz manuel olarak yeniden yukarıya kaldırılarak devreye alınır.
5. Röle test sonrası elektrik vermiyorsa ya da test düğmesine bastığınızda devreyi kesmiyorsa, cihaz arızalı olabilir ve mutlaka değiştirilmelidir.

Bu test, üreticilerin önerdiği şekilde ayda bir kez yapılmalıdır. Özellikle nemli ortamlarda veya eski tesisatlarda bu testler daha da kritik hale gelir.

BB Elektrik Market olarak satışa sunduğumuz tüm kaçak akım röleleri, CE belgeli, test düğmeli ve yüksek hassasiyetlidir. Güvenliğiniz için test etmeyi ihmal etmeyin!

Kaçak Akım Rölesi Seçerken Nelere Dikkat Edilmelidir?

Elektrik güvenliği açısından oldukça kritik olan kaçak akım rölesi, doğru seçilmediği takdirde beklenen korumayı sağlamaz ve ciddi tehlikelere yol açabilir. Bu nedenle kaçak akım rölesi satın alırken bazı teknik kriterler ve kullanım alanına uygunluk mutlaka göz önünde bulundurulmalıdır.

Hassasiyet Değeri (mA)

Kaçak akım röleleri genellikle 30 mA ve 300 mA olmak üzere iki temel hassasiyet değerinde sunulur.

• 30 mA: Can güvenliği için kullanılır. Elektrik çarpmalarını önlemek amacıyla ev ve ofis gibi yaşam alanlarında tercih edilir.
• 300 mA: Yangın koruması için kullanılır. Genellikle sanayi tesisleri veya yangın riski yüksek alanlarda tercih edilir.

Anma Akımı (A)

Rölenin üzerinden geçmesine izin verdiği maksimum akımdır. Genellikle 25A, 40A, 63A gibi değerlerle ifade edilir. Tesisatınızın yük durumuna göre uygun olan değer seçilmelidir.

 Tip Seçimi (AC, A, B)

• AC Tipi: Sadece alternatif akım (AC) kaçaklarına karşı koruma sağlar.
• A Tipi: Hem AC hem de puls akımlara karşı etkilidir. Modern ev aletleri için önerilir.
• B Tipi: DC akım bileşenlerini de algılar. Güneş enerji sistemleri veya EV şarj istasyonları için uygundur.

Marka ve Sertifikasyon

Kaliteli ve güvenilir markaları tercih etmek, cihazın performansı ve ömrü açısından önemlidir. CE, TSE ve IEC sertifikalı ürünler tercih edilmelidir.

Montaj Tipi ve Kutu Uyumu

Kompakt yapıda ve pano rayına kolayca monte edilebilecek modeller tercih edilmelidir.

Kaçak Akım Rölesi Fiyatları

Kaçak akım rölesi fiyatları, cihazın teknik özelliklerine, markasına, hassasiyet seviyesine, anma akımına ve kullanım alanına göre farklılık göstermektedir. Ev tipi basit modeller ile endüstriyel kullanıma uygun gelişmiş modeller arasında önemli fiyat farkları olabilir.

Fiyatları Etkileyen Temel Faktörler:

• Hassasiyet Değeri (mA): Can güvenliği için kullanılan 30 mA röleler ile yangın koruması sağlayan 300 mA modeller arasında fiyat farkı oluşabilir.
• Anma Akımı (A): 25A, 40A, 63A gibi değerler taşıyan röleler arasında akım kapasitesine göre fiyat değişiklikleri görülür.
• Tip Seçimi (AC, A, B): Sadece AC akıma duyarlı basit modeller daha uygun fiyatlı olurken, A ve B tipi röleler daha yüksek teknolojili oldukları için maliyetleri daha fazladır.
• Kanal Sayısı ve Faz Durumu: Monofaze ya da trifaze sistemler için uygunluk fiyat üzerinde belirleyici olabilir.
• Marka ve Üretim Kalitesi: Yerli üretim ürünlerle uluslararası markaların ürünleri arasında fiyat farkı olabilir. Ayrıca kalite belgelerine (TSE, CE vb.) sahip ürünler daha güvenilirdir ve bu da fiyatlara yansır.
• Ek Fonksiyonlar: Bazı modeller test butonu, otomatik tekrar devreye girme gibi ek özelliklerle donatılmıştır. Bu fonksiyonlar fiyatı etkiler.

Kaçak akım rölesi seçerken sadece fiyat değil, kalite, güvenlik ve dayanıklılık gibi kriterler de dikkate alınmalıdır. BB Elektrik Market olarak sizlere farklı bütçelere ve kullanım alanlarına uygun çok sayıda kaçak akım rölesi alternatifi sunuyoruz.

Kaçak Akım Rölesi Hakkında Sıkça Sorulan Sorular (SSS)

1. Kaçak akım rölesi ne işe yarar?

Kaçak akım rölesi, elektrik devrelerinde oluşabilecek kaçak akımları tespit ederek devreyi otomatik olarak keser. Bu sayede elektrik çarpması ve yangın gibi risklere karşı koruma sağlar.

2. Evimde kaçak akım rölesi kullanmak zorunda mıyım?

Yeni yönetmeliklere göre birçok ülkede ve Türkiye’de yeni yapılarda kaçak akım rölesi kullanımı zorunludur. Mevcut yapılarda da can ve mal güvenliği açısından önerilir.

3. Kaçak akım rölesi sürekli atıyorsa ne yapmalıyım?

Röle sürekli atıyorsa, tesisatta kaçak var demektir. Cihazlarınızı sırayla prizden çekip tekrar denemeli, çözüm bulamazsanız bir elektrik teknisyeninden destek almalısınız.

4. 30 mA ile 300 mA arasındaki fark nedir?

30 mA röleler insanları elektrik çarpmasına karşı korur. 300 mA modeller ise daha çok yangın koruması amacıyla kullanılır. Her iki tip de farklı ihtiyaçlara hizmet eder.

5. Kaçak akım rölesi sigorta yerine geçer mi?

Hayır. Kaçak akım rölesi sigorta değildir. Sigorta aşırı akımlara karşı koruma sağlar, röle ise kaçak akımlara karşı devreyi keser. Birlikte kullanılmaları gerekir.

6. Kaçak akım rölesi test butonu ne işe yarar?

Röle üzerindeki test butonu, cihazın düzgün çalışıp çalışmadığını kontrol etmek için kullanılır. Ayda bir kez test edilmesi önerilir.

7. Kaçak akım rölesi takılması zor mudur?

Montajı ehliyetli bir elektrikçi tarafından yapılmalıdır. Yanlış montaj cihazın çalışmamasına veya tehlikeye neden olabilir.

8. Her sigorta panosuna kaçak akım rölesi eklenebilir mi?

Evet, çoğu sigorta panosuna uygun röle modelleri mevcuttur. Alan ve yapı uygunluğu kontrol edilerek seçilmelidir.

9. Kaçak akım rölesi neden önemlidir?

Can güvenliği, yangın riski, cihaz koruması ve yasal gereklilikler açısından kaçak akım rölesi olmazsa olmaz bir güvenlik önlemidir.

10. BB Elektrik Market’ten hangi marka kaçak akım röleleri satın alabilirim?

BB Elektrik Market’te birçok markaların kaçak akım röle modelleri güvenle satın alınabilir.
