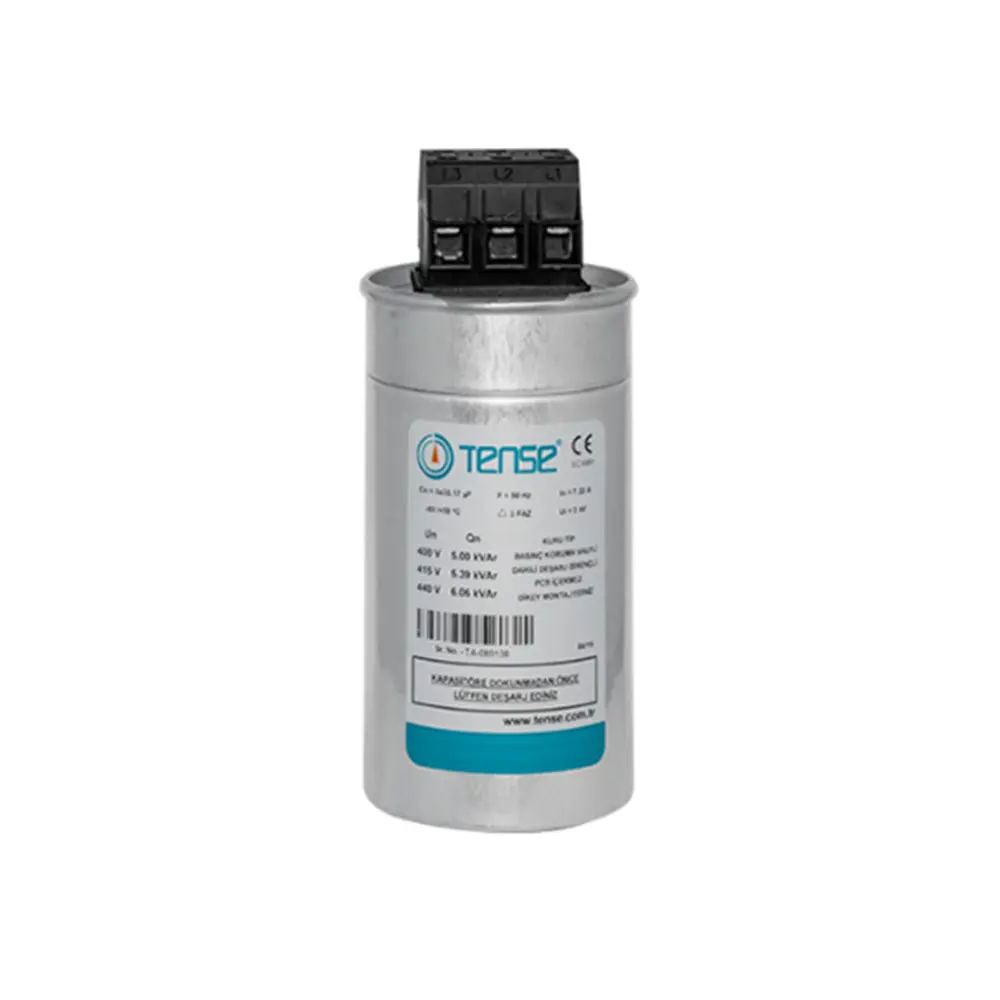

TENSE 7,5 KVAR 400V TÜP KONDANSATÖR TENSE – TTK7,5

TENSE 7,5 KVAR 400V TÜP KONDANSATÖR TENSE – TTK7,5

AG Güç Kondansatörleri alçak gerilim sistemlerinde güç faktörünün düzeltilmesi için tasarlanmıştır. Kondansatörler, silindirik tip alüminyum kasaya sahiptir. Aşırı basınca duyarlı devre ayırıcı sistem sayesinde kondansatörlerin patlaması engellenmektedir.

Güç : 7,5 kVAr (Trifaze)
Ebatlar : 75x196mm.
Standartlar : IEC 60831-1/2
Anma Gerilimi : 400V AC
Aşırı Gerilim : Un + 10%, 24 saatte bir 8 saat
Aşırı Akım : 1,5 x In
Kasa : Silindirik alüminyum kasa.
Normal ޞartlarda Kullanım Ömrü : >130.000 saat (ortam sıcaklığı +55°C’ye kadar)
Ambient Temperature : – 40°C – +55°C
Soğutma : Doğal hava soğutmalı. Kasa sıcaklığı, kasanın tepesinde en fazla 60°C olmalıdır.
Yalıtkanlık Sistemi : MKP metalize edilmiş polipropilen film, kendini onarma özellikli.
Güvenlik Özellikleri : Aşırı basınca duyarlı 3 faz ayırıcı.
Montaj ޞekli : Dikey.

Kondansatör Nedir?

Kondansatör, elektrik enerjisini elektrik alanında depolayan pasif bir elektrik bileşenidir. İki iletken plaka arasında bir yalıtkan (dielektrik) madde bulunur. Bu plakalar arasına bir gerilim uygulandığında, plakaların birinde pozitif, diğerinde negatif yük birikir ve bu şekilde enerji depolanır. Bu özellik sayesinde kondansatörler, birçok elektrikli ve elektronik cihazın temel bileşeni haline gelmiştir.

Kondansatörlerin Görevleri

Kondansatörlerin elektrik devrelerinde birden fazla önemli görevi vardır:

• Enerji Depolama: Kondansatör, elektrik enerjisini depolar ve gerektiğinde devreye geri verir. Bu özellik, kesintisiz güç kaynakları (UPS) ve flaş sistemlerinde kullanılır.
• Filtreleme: Elektronik devrelerde AC sinyalleri filtreleyerek DC akımı geçiren kondansatörler, ses ve görüntü sinyallerinin temizlenmesinde de rol oynar.
• Dalgalanmayı Azaltma: Güç kaynağı devrelerinde, dalgalı akım (AC) ile beslenen bir doğrultucu tarafından üretilen DC voltajındaki dalgalanmaları azaltır.
• Frekans Ayarı: Radyo ve televizyonlar gibi cihazlarda, belirli bir frekans sinyalini seçmek veya filtrelemek için kullanılır.
• Güç Faktörü Düzeltme: Sanayi tesislerinde, reaktif gücü dengelemek ve enerji verimliliğini artırmak amacıyla kondansatörler kullanılır. Bu sayede elektrik faturasındaki reaktif enerji bedelini düşürmek mümkündür.

Kondansatör Çeşitleri

Kondansatörler yapısına, kapasitesine ve kullanım amacına göre sınıflandırılır. İşte yaygın olarak kullanılan kondansatör türleri:

• Elektrolitik Kondansatör: Büyük kapasiteli ve polarize (artı-eksi yönü belirli) bir kondansatördür. Yüksek kapasiteli enerji depolama, filtreleme ve güç kaynağı devrelerinde sıkça kullanılır.
• Seramik Kondansatör: Küçük boyutlu ve yüksek frekans özelliklerine sahip olan bu kondansatörler, elektronik devrelerde bypass ve filtreleme amacıyla kullanılır.
• Film Kondansatör: Yalıtkan madde olarak polipropilen, polyester veya polikarbonat film kullanılır. Elektronik devrelerde yüksek doğruluk ve stabilite gerektiren uygulamalarda tercih edilir.
• Mika Kondansatör: Yalıtkan olarak mika kullanan bu kondansatörler, yüksek sıcaklık ve frekans dayanıklılığı nedeniyle radyo frekansı (RF) devrelerinde tercih edilir.
• Tantal Kondansatör: Düşük sızıntı akımı ve yüksek kapasitif değerleri sayesinde, hassas elektronik cihazlarda kullanılır. Küçük boyutları ile taşınabilir cihazlarda avantaj sağlar.
• Ayarlanabilir Kondansatör (Trimer): Kapasitesinin ayarlanabildiği bu kondansatörler, radyo ve televizyon devrelerinde frekans ayarı yapmak için kullanılır.

Kondansatörlerin Teknik Özellikleri

Bir kondansatörü tanımlayan ve seçimini belirleyen bazı önemli teknik özellikler şunlardır:

• Kapasite (Farad – F): Kondansatörün ne kadar elektrik depolayabileceğini belirleyen temel birimdir. Mikrofarad (µF), nanofarad (nF) ve pikofarad (pF) gibi alt birimler de kullanılır.
• Çalışma Gerilimi (V): Kondansatörün maksimum dayanabileceği voltaj değeridir. Bu değerin üzerinde çalıştırıldığında kondansatör zarar görebilir.
• Sızıntı Akımı: Kondansatörün yalıtkanından geçen küçük akımdır. Bu akım ne kadar küçükse, o kadar iyidir.
• Tolerans: Üretim hataları nedeniyle kapasitenin nominal değerden sapmasını ifade eder. Elektronik devrelerde bu değer, devrenin çalışma performansını etkiler.
• Sıcaklık Dayanıklılığı: Kondansatörlerin bazı türleri yüksek sıcaklıklara dayanıklıdır. Yüksek sıcaklık, genellikle endüstriyel ve otomotiv uygulamalarında gereklidir.

Kondansatör Kullanım Alanları

Kondansatörler, elektrik-elektronik alanında birçok sektörde yaygın olarak kullanılır. İşte öne çıkan kullanım alanları:

• Elektronik Cihazlar: Televizyon, radyo, bilgisayar, akıllı telefon gibi birçok cihazda sinyal işleme ve filtreleme görevlerini yerine getirir.
• Güç Elektroniği: Kesintisiz güç kaynakları (UPS), invertörler, doğrultucular ve motor sürücülerde kullanılır. Bu sistemlerde enerji depolama, dalgalanmayı azaltma ve reaktif güç kompanzasyonu sağlar.
• Ev Aletleri: Çamaşır makinesi, bulaşık makinesi ve mikrodalga fırın gibi cihazlarda, motorun ilk çalıştırılmasını kolaylaştıran motor çalıştırma kondansatörleri kullanılır.
• Sanayi ve Fabrikalar: Güç faktörü düzeltme kondansatörleri, endüstriyel tesislerde reaktif güç kompanzasyonu yaparak enerji maliyetlerini düşürür.
• Otomotiv Sektörü: Elektrikli araçlarda (EV) enerji depolama ve hızlı şarj sistemlerinde önemli bir bileşendir.
• Yenilenebilir Enerji Sistemleri: Güneş enerjisi ve rüzgar enerjisi sistemlerinde, enerji depolama ve voltaj dengeleme görevini yerine getirir.

Kondansatör Seçerken Dikkat Edilmesi Gerekenler

Kondansatör seçimi, kullanım amacına ve çevresel koşullara bağlı olarak dikkatle yapılmalıdır. İşte bazı önemli kriterler:

• Uygulama Türü: Elektronik devreler, güç devreleri veya motor çalıştırma için farklı tipte kondansatörler kullanılır.
• Kapasite Değeri: Devrenin ihtiyaç duyduğu kapasite değeri doğru belirlenmelidir. Gereğinden büyük veya küçük kapasite devreyi olumsuz etkileyebilir.
• Gerilim Değeri: Seçilen kondansatör, devredeki maksimum voltaj değerine dayanabilmelidir.
• Çalışma Sıcaklığı: Endüstriyel ortamlarda çalışacak kondansatörlerin yüksek sıcaklığa dayanıklı olması gerekir.
• Fiziksel Boyut: Yer tasarrufu önemli olduğunda, küçük boyutlu kondansatörler tercih edilir.

Kondansatör Satın Alma Rehberi

BB Elektrik Market üzerinden kondansatör satın alırken, ihtiyaçlarınıza uygun olan türü seçmek oldukça önemlidir. Elektronik projeler için seramik kondansatörler, motor çalıştırma devreleri için elektrolitik kondansatörler tercih edilir. Daha büyük kapasite gerektiren uygulamalarda ise film kondansatörler öne çıkar. Seçim yaparken kapasite, çalışma gerilimi, sızıntı akımı ve çevresel faktörlere dikkat etmek gerekir.

BB Elektrik Market, kullanıcılarına geniş bir kondansatör yelpazesi sunarak projelerinizde ihtiyacınıza uygun ürünleri kolayca bulmanıza olanak tanır. İster küçük ölçekli bir elektronik devre tasarımı yapıyor olun, ister endüstriyel güç faktörü düzeltme sistemleri kuruyor olun, BB Elektrik Market’te aradığınız kondansatörü bulabilirsiniz.
